Rozmiar: standardowy, wykonany na zamówienie

Kolor: czarny, czerwony, niebieski, jak potrzebujesz

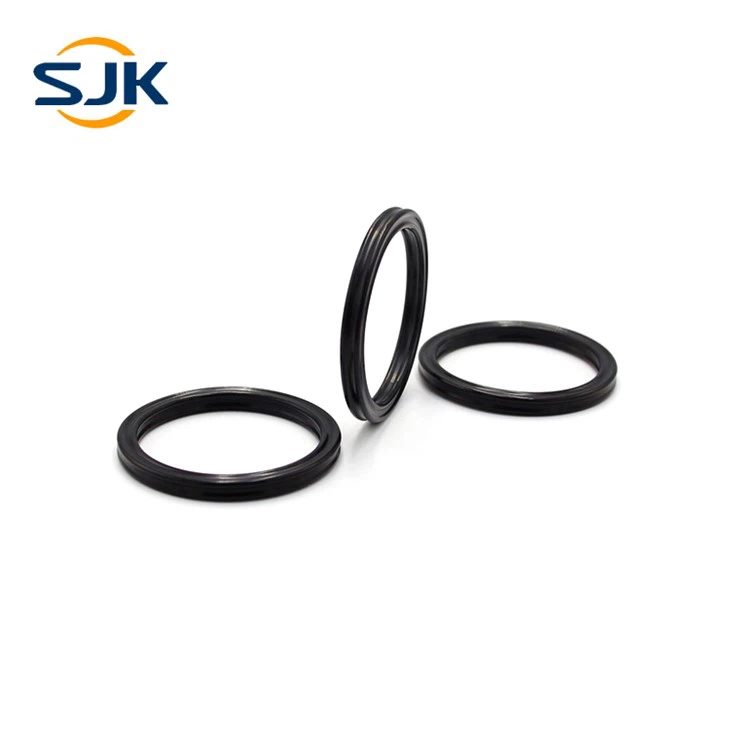

Poczwórne pierścienie Viton mogą całkowicie zastąpić O-ring. Sekcja nieokrągła pozwala uniknąć toczenia się w ruchu posuwisto-zwrotnym. Jest ulepszony na podstawie wydajności O-ringa, a jego standardowy rozmiar jest całkowicie taki sam jak w amerykańskim standardzie O-ringu AS568.

Zasada działania

Poczwórny pierścień uszczelniający to uszczelnienie dwustronnego działania o elastycznej zdolności uszczelniania. Wstępne ściskanie podczas początkowej instalacji generuje promieniowe lub osiowe naprężenie stykowe oraz ciśnienie w układzie, aby osiągnąć funkcję uszczelnienia.

Nałożona siła uszczelniająca wzrasta wraz ze wzrostem ciśnienia w układzie. Pod ciśnieniem pierścień uszczelniający w kształcie litery X jest jak płyn o wysokim napięciu powierzchniowym. Może przenosić ciśnienie równomiernie na wszystkie strony

Parametry pracy

Uszczelnienie dynamiczne:

Ruch posuwisto-zwrotny:Mniejszy lub równy5Mpa Brak pierścienia ustalającego:Mniejszy lub równy30Mpa Użyj pierścienia ustalającego.

Ruch obrotowy: pierścień zębaty powinien być używany doMniejszy lub równy5Mpa.

Uszczelnienie statyczne:

Mniejszy lub równy5MPa bez pierścienia ustalającego:Mniejszy lub równy40Mpa z pierścieniem ustalającym.
